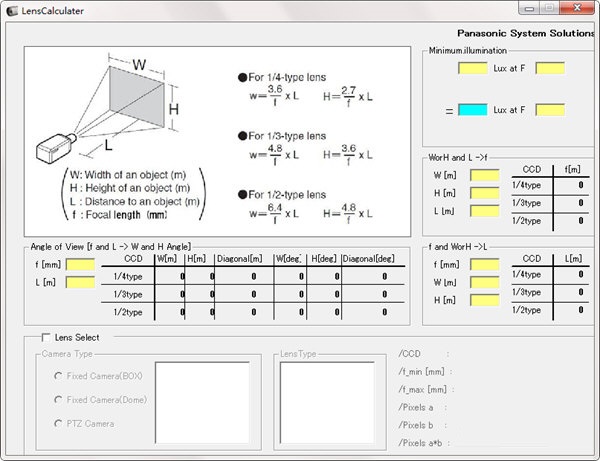

LensCalculater绿色版是一款便捷高效的监控摄像头镜头MM计算工具。LensCalculater绿色版功能强劲，内置了摄像头镜头计算公式，只需要输入焦距、视场大小、镜头到被社区物体距离等相对应的数据参数就可以进行计算了。

图解法

  如下图所示，摄像机镜头的视场由宽(W)。高(H)和与摄像机的距离(L)决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决 定; *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。 图解选择镜头步骤： 所需的视场 与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜头。 估计或实测视场的最大宽度;估计或实测量摄像机与被摄景物间的距离。具体方法：在以W和L为座标轴中，查出应选用的镜头焦距。为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。例如： 视场宽50m,距离40m,使用1/3"格式的镜头，在座标图中 的交点比代表4mm镜头的线偏上一点。这表明如果使用4mm镜头就不能覆盖50m的视场。而用2.8mm的镜头则可以完全覆盖视场。

  f=vD/V

  f=hD/H

  其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。

  当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。

公式计算法

  视场和焦距的计算 视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

  1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下;

  f=wL/W

  f=hL/h

  f：镜头焦距 w：图象的宽度(被摄物体在ccd靶面上成象宽度)

  W：被摄物体宽度

  L：被摄物体至镜头的距离

  h：图象高度(被摄物体在ccd靶面上成像高度)视场(摄取场景)高度

  H：被摄物体的高度

  ccd靶面规格尺寸： 单位mm

  规格     W    H

  1/3"     4.8    3.6

  1/2"     6.4    4.8

  2/3"     8.8    6.6

  1"     12.7     9.6

  由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

  2、 视场角的计算 如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。 水平视场角β(水平观看的角度) β=2tg-1= 垂直视场角q(垂直观 看的角度) q=2tg-1= 式中w、H、f同上 水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平 视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如;摄像机的 摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度 w。 W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。
